■耐震補強、増築、内外改修と3つの工事を行った公民館の例

　１．特殊な平面形状の為、通常の補強工法では困難　　※凹凸の多い平面形状

　２．増築はＥＬＶ棟と一部本体にも直接増築する為、コンクリートの一部打直しを含めた検討が必要

　３．増築に伴い内部の間取り等にも影響することから、建物全体の法チェックと対応した全面改修が必要

　　※以上の条件をそれぞれクリアし、使い勝手をほぼ損なわずにリニューアル工事を完了しました

・補強の問題

　※耐震診断により左図の大部屋に補強が必要となった

（１）2階に片持ち空間があり、外壁面での補強が出来ない

（２）架構内に補強が入ると部屋が分断される
　　 （狭い空間が残る）

（３）既存柱・梁がＳＲＣの為、鉄骨ブレースではアンカー
　　　の埋込み長さが取れない（施工の問題が大きい）

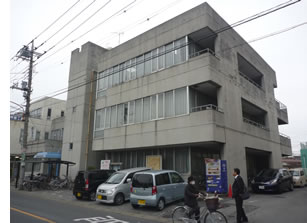

施工前（正面）　

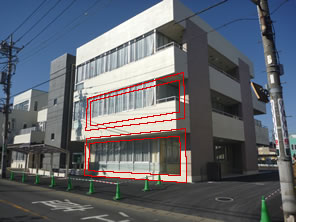

・採用案（効果等）

　各種工法を調査・検討した結果、ＳＭＩＣ工法（鉄骨と繊維コンクリートの工場製作品）を採用
※日本建築防災協会の技術評価取得工法
※限定工法となるが、建物の使い勝手が優先となる建物の場合は有効な工法

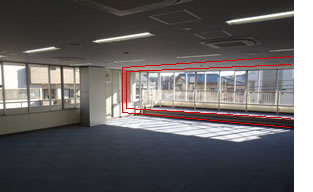

　（１）斜材が無い。（空間の分断を最小限に出来る。暗くならない）
　（２）分割部材を内部でジョイントし、既存面とは接着による。（品質管理と施工性が良い）

・増築について

　建物西側（裏側）にＳ造のＥＬＶ棟をＥＸＰ・Ｊにて増築した他、本体に２階渡り通路を一体で部分増築。
（渡り通路部は小面積であるが、樹脂アンカーが使用出来ない為、本体壁を再定着コンクリート打設。
　尚、審査機関と十分打合行い、建物重量が増大にならない対応も検討済。）
